11 Aralık 2024
DKM İnşaat & Danışmanlık firmasına 26.11.2024 tarihinde elektronik posta gönderdim. Gelen Cevabı da yazının sonunda bulabilirsiniz.
Sayın ilgili;
DKM İnşaat & Danışmanlık firması olarak daha önce sorduğum sorulara cevap verilmemiştir.
Sorduğum soruları en alta bulabilirsiniz.
“Alıntıladığım paylaşımda belirtmiş olduğunuz ŞARTNAME konusu ayrı yayın konusu olacak durumda olup sektörümüzde kanayan başka bir yaramız maalesef. Bu konuyu sonra ele alacağız.”
Dediğim noktaya bir önceki paylaşımım da sismik koruma ürün satışı yapan başka bir firma üzerinden konuya değinmiştim. Şimdi konuya ŞARTNAME adı altında olması kaydı ile SİSMİK DANIŞMANLIĞI konusunda ele alalım.
TEK BİRİ SORU SORACAĞIM VE SORUM ANLATIMIMDAN SONRA OLACAKTIR.
2018 yılında bir projede DKM İnşaat & Danışmanlık ana yüklenicinin SİSMİK DANIŞMANLIĞINI yaparken TAURUS TEKNİK MÜHENDİSLİK DANIŞMANLIK ise mekanik taşeronun SİSMİK DANIŞMANLIĞINI YAPMIŞTIR.
24 Mart 2016 tarihinde TBMM Genel Kurulu tarafından kabul edilerek kanunlaşan ve 7 Nisan 2016 tarih ve 29677 sayılı Resmî Gazetede yayımlanarak yürürlüğe giren Kişisel Verileri Koruma Kanunu açısında kurum, proje vb. bilgiler paylaşılmayacaktır.

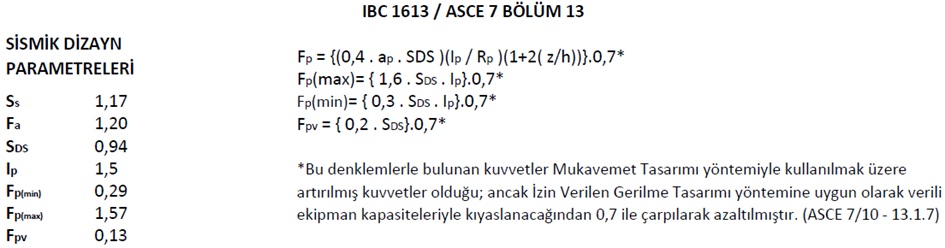

KASIM 2018 SİSMİK KORUMA TASARIM RAPORUNDAN;
Ss değerinin 1,17 olduğunu
Sds değerinin 0,94 olduğunu görmekteyiz.
SS : Kısa periyot harita spektral ivme katsayısı [boyutsuz] (DEPREM KATSAYISI)
SDS : Kısa periyot tasarım spektral ivme katsayısı [boyutsuz] (HESAPLAMADA KULLANILAN ASIL KATSAYI)
Olduğu görülmektedir.
Danışmanı olduğum firmaya bu katsayılar üzerinden YAPISAL OLMAYAN TAŞIYICI HESABI yapılmıştır.
Resimde görülen FP değeri SİSMİK DİZAYN KUVVETİ ’dir.
Fp : Yapısal çıkıntının, mimari elemanın, mekanik ve elektrik donanımın ağırlık merkezine etki eden eşdeğer deprem yükü
Elektromekanik tesisat ve ekipmanların sismik yükü hesaplanır iken donanım yükü ile bu değer birbiri ile çarpılarak donanıma etkiyen deprem yükü bulunmuş olur.
Örnek olarak;
1 Tonluk cihazınızın olduğu düşünün.
Deprem Yükü = Sismik Wp x Fp
Deprem yükü = 1000 x 0,29 = 290 Kg eder.
Aynı proje kapsamında 4 yıl sonra SİSMİK TASARIM HESAP RAPORU yayınlandı.

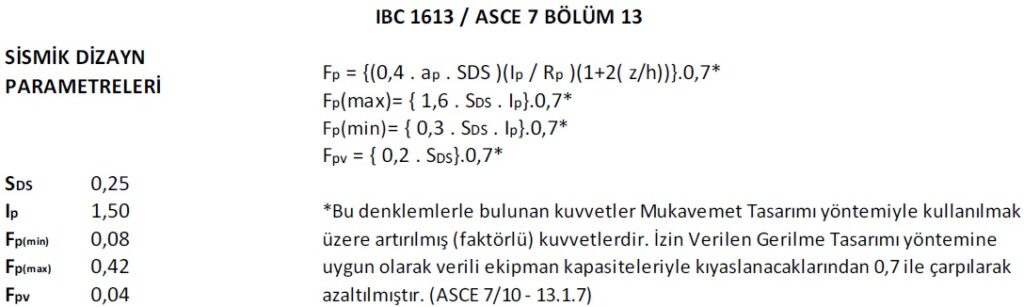

MART 2022 SİSMİK TASARIM HESAP RAPORUNDAN;
Ss değerinin **** olduğunu
Sds değerinin 0,25 olduğunu görmekteyiz.
SS : Kısa periyot harita spektral ivme katsayısı [boyutsuz] (DEPREM KATSAYISI)
SDS : Kısa periyot tasarım spektral ivme katsayısı [boyutsuz] (HESAPLAMADA KULLANILAN ASIL KATSAYI)
Olduğu görülmektedir.
Firma bu katsayılar üzerinden YAPISAL OLMAYAN TAŞIYICI HESABI yaptırmıştır.
Resimde görülen FP değeri SİSMİK DİZAYN KUVVETİ ’dir.
Fp : Yapısal çıkıntının, mimari elemanın, mekanik ve elektrik donanımın ağırlık merkezine etki eden eşdeğer deprem yükü
Elektromekanik tesisat ve ekipmanların sismik yükü hesaplanır iken donanım yükü ile bu değer birbiri ile çarpılarak donanıma etkiyen deprem yükü bulunmuş olur.
Örnek olarak;
1 Tonluk cihazınızın olduğu düşünün.
Deprem Yükü = Sismik Wp x Fp
Deprem yükü = 1000 x 0,08 = 80 Kg eder.
Bu değerlerin değişmesi demek YAPISAL OLMAYAN TAŞIYICI HESABINDA;
- Seçilen profilin değişmesi
- Plakanın değişmesi
- Dübelin değişmesi
- Kaynak kalınlığının
değişmesi demektir.
DANIŞMAN OLARAK KENDİ KOYDUĞU KURALLARA UYMADIĞI GÖRÜLMEKTEDİR.

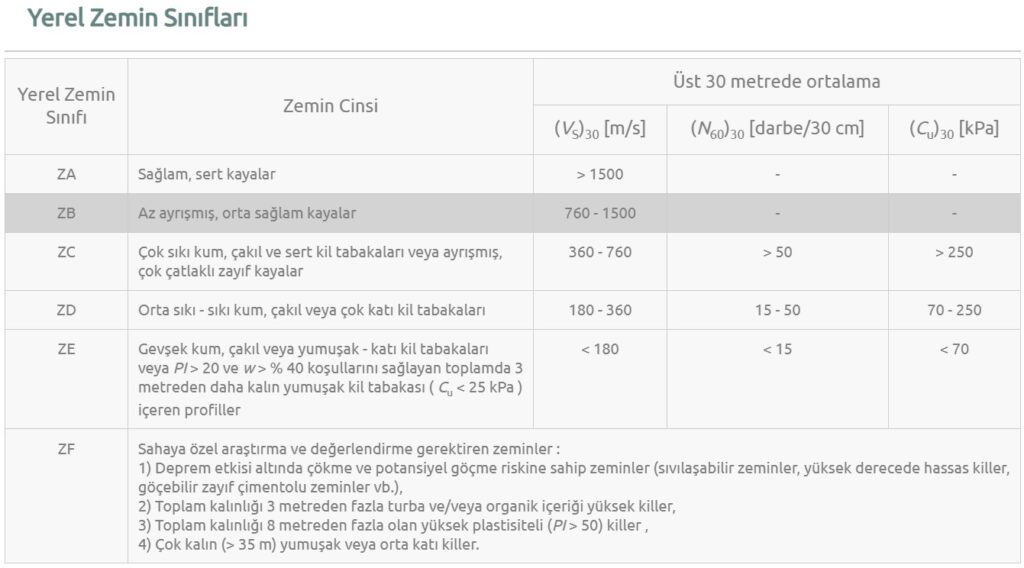

SDs hesaplanırken YEREL ZEMİN SINIFI ‘nın ne olduğu çok önemlidir. Bunun için SİSMİK HESAP yapılmadan önce mutlaka ZEMİN ETÜD RAPORU istenmelidir.
Güncel proje lokasyonu özelinde Türkiye Deprem Tehlike Haritaları İnteraktif Web Uygulamasından katsayılara baktığımızda;
ZB ZEMİN SINIFI için SDS Değeri = 0.981
ZC ZEMİN SINIFI için SDS Değeri = 1.308
ZD ZEMİN SINIFI için SDS Değeri = 1.160
olduğu görülmektedir.
Sorum şudur;
4 YILDA PROJENİN BULUNDUĞU LOKASYONDA NE DEĞİŞMİŞ OLABİLİR Kİ SDS KATSAYISI DEĞİŞSİN?
DKM İnşaat & Danışmanlık firmasının 03.12.2024 tarihinde cevap olarak göndermiş olduğu elektronik posta incelemenize sunulmuştur.
Ahmet Bey,
Öncelikle detaylı mailiniz ve açıklamalar için teşekkürler.
Maalesef projenin adını ve konumunu bilmeden sorularınıza net bir cevap vermemiz zor.
Danışmanlığını yaptığımız bir proje olduğundan KVKK kapsamına girip girmeyeceğine emin değilim. İlaveten Linkedin gibi bir sosyal medya mecrası üzerinden iletişimde olmadığımızdan bu bilginin paylaşımının tamamen karşılıklı güvene bağlı olduğunu düşünüyorum.
Bu gibi düşük ivmeler ile ancak izolatörlü binalarda karşılaşıyoruz. Tahminim o süreçte izolatör firması veya müteahhitten “maksimum ivme değeri şu olacak şekilde bir izolatör kullanılıyor” gibi bir bilgi alınmışsa ona uygun olarak değerler hesaplanmıştır. Pek çok şehir hastanesinde çalıştık, bildiğiniz gibi tümü izolatörlü yapılar ve firmaların taahhüdü doğrultusunda çalıştığımız değerler yaklaşık olarak 0,20-0,25g seviyelerinde seyretmekte.
Ayrıyeten yanlış hatırlamıyorsam Fatih Hoca’nın düzenlediği bir sempozyumda bina deprem izolatörleri ile ilgili çalışan Japon STARTS Group’un yöneticilerinden biriyle sohbet etme imkanı bulmuştum. Japonya’da kendi projelerinde izolatörlü binalarda yapısal olmayan elemanlar için ek bir önlem alınmadığını net olarak belirtmişti.
Zemin etüt raporu konusunda ben de sizinle aynı doğrultuda düşünüyorum fakat uygulamaya gelindiğinde pek çok şantiyeden bu raporun tedarik edilmesi neredeyse imkansız, inşaat sektörü malum. Teslim süreleri ve müşteri talepleri de düşünülünce bazı kabullerle ilerlenmezse işleri tamamlamak imkansız hale geliyor.
Bu sorgulamayı projenin danışmanlığını yaptığımız süreçte tartışmaya açmanız daha memnun ederdi. Hem üzerinden 6 yıl geçtikten sonra bazı nüansları hatırlamak zorlaşıyor hem de ortada hatalı bir durum varsa düzeltmek imkansızlaşıyor.
İlave sorularınız olursa lütfen benimle iletişime geçmekten çekinmeyin. İlerleyen çalışmalarınızda başarılar dileriz.
P.S. UL onayı ile ilgili Linkedin postunuza yine Linkedin üzerinden cevap verilmiştir.
Saygılarımla / Kind regards
